二、开挖土（石）方工程量计算
1．不放坡挖沟，开挖路面面积：
①开挖管道沟面积：A=BL
②开掘人孔坑面积：A=ab
2．放坡挖沟，开挖路面面积：
①开挖管道沟面积：A=(2Hi+B)L
②开挖人孔坑面积：A=(2Hi+a)(2Hi+b)
3．开挖沟土（石）方体积：
①不放坡挖沟：V1=BHL
②放坡挖沟：V1=(Hi+B)HL
4．开挖人孔坑土（石）方体积：
①不放坡挖人孔坑：V2=abH
②放坡挖人孔坑：
5．符号说明：
A=路面面积(m2)；
B=沟底宽度(m)；
L=沟长度(m)；
H=沟（坑）深度(m)；
I=放坡系数；
A=人孔坑底短边长度(m)；
B=人孔坑底长边长度(m)；
V1=沟体积(m3)；
V2=人孔坑体积(m3)；
三、主要材料损耗率及参考容重表
|
序号 |
材料名称 |
损耗率 |
参考容重(kg/m3) |
序号 |
材料名称 |
损耗率 |
参考容重(kg/m3) |
|
1 |
铁线 |
1.5% |
|
20 |
塑料接头保护管 |
1% |
|
|
2 |
钢绞线 |
1.5% |
|
21 |
水泥（袋装） |
1.1% |
|
|
3 |
铜包钢线 |
0.5% |
|
22 |
水泥（散装） |
5% |
|
|
4 |
铜线 |
0.5% |
|
23 |
水泥电杆及水泥制品 |
0.3% |
|
|
5 |
铝线 |
2.5% |
|
24 |
水泥盖板 |
2% |
2200 |
|
6 |
铅套管 |
1% |
|
25 |
标石 |
2% |
2200 |
|
7 |
钢材 |
2% |
7800 |
26 |
毛石 |
16% |
2000-2500 |
|
8 |
钢筋 |
2% |
|
27 |
碎石 |
4% |
1650 |
|
9 |
顶管用钢管 |
3% |
|
28 |
粗砂 |
5% |
1500 |
|
10 |
各种铁件 |
1% |
|
29 |
白灰 |
3% |
800-1000 |
|
11 |
各种穿钉 |
1% |
|
30 |
木材 |
5% |
|
|
12 |
埋式光（电）缆 |
0.5% |
|
31 |
机制砖 |
2% |
1700 |
|
13 |
管道光（电）缆 |
1.5% |
|
32 |
水泥砂浆 |
3% |
1600 |
|
14 |
架空光（电）缆 |
0.7% |
|
33 |
混凝土 |
2% |
1900-2500 |
|
15 |
局内配线光（电）缆 |
2% |
|
34 |
水银告警器 |
15% |
|
|
16 |
电缆挂钩 |
3% |
|
35 |
木杆、横木、木担、桩木 |
0.2% |
|
|
17 |
绝缘导线 |
1.5% |
|
36 |
炸药 |
1% |
|
|
18 |
局内成端电缆（单裁） |
600mm/条 |
|
37 |
雷管 |
1% |
|
|
19 |
局内成端电缆（双裁） |
500mm/条 |
|
38 |
导火索 |
1% |
|
四、水泥管管道每百米管群体积参考表
单位：m3
|
管群组合 |
管群体积 |
管群组合 |
管群体积 |
|
4孔 |
9.43 |
四平(A)型 |
45.64 |
|
一立型 |
12.18 |
四平(B)型 |
38.93 |
|
一平型 |
13.22 |
六立型 |
67.30 |
|
二立型 |
24.33 |
六平型 |
66.78 |
|
二平型 |
22.76 |
八平型 |
87.93 |
|
三立型 |
36.29 |
八立型 |
89.83 |
|
三平型 |
33.22 |
九立型 |
98.30 |
|
四立(A)型 |
44.78 |
十平型 |
104.64 |
|
四立(B)型 |
37.88 |
十二立型 |
129.01 |
注：水泥管管道管群组合应见附录五。

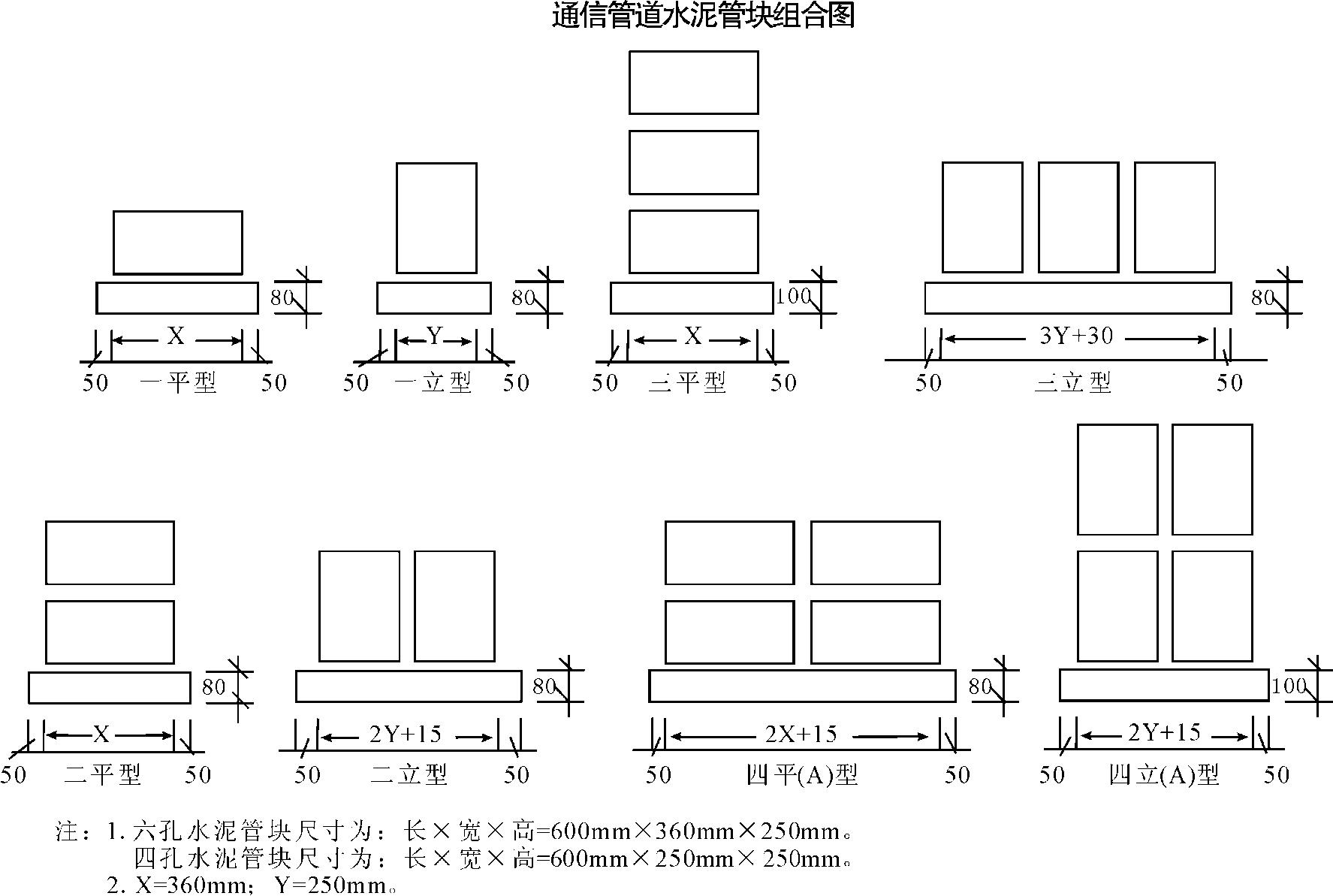

五、通信管道水泥管块组合图
六、100m长管道基础混凝土体积一览表
|
序号 |
基础型号 |
体积(m3) |
备注 |
|
厚度(m) |
宽度(m) |
|
1 |
一立型 |
2.80 |
0.08 |
0.35 |
|
2 |
一平型 |
3.68 |
0.08 |
0.46 |
|
3 |
二立型 |
4.92 |
0.08 |
0.615 |
|
4 |
四平B型 |
5.80 |
0.08 |
0.725 |
|
5 |
四平A型 |
6.68 |
0.08 |
0.835 |
|
6 |
三立型 |
7.04 |
0.08 |
0.88 |
|
7 |
八立型 |
9.16 |
0.08 |
1.145 |
七、定型人孔体积参考表
|
人孔程式 |
体积(m3) |
人孔程式 |
体积(m3) |
|
小号直通型 |
10.33 |
中号45°斜通型 |
15.48 |
|
小号三通型 |
16.31 |
中号60°斜通型 |
19.16 |
|
小号四通型 |
17.17 |
中号75°斜通型 |
18.92 |
|
小号15°斜通型 |
10.96 |
大号直通型 |
22.09 |
|
小号30°斜通型 |
11.21 |
大号三通型 |
34.74 |
|
小号45°斜通型 |
12.00 |
大号四通型 |
38.08 |
|
小号60°斜通型 |
12.59 |
大号15°斜通型 |
22.16 |
|
小号75°斜通型 |
13.18 |
大号30°斜通型 |
23.78 |
|
中号直通型 |
11.59 |
大号45°斜通型 |
24.86 |
|
中号三通型 |
22.21 |
大号60°斜通型 |
25.94 |
|
中号四通型 |
23.27 |
大号75°斜通型 |
27.03 |
|
中号15°斜通型 |
13.55 |
90×120手孔 |
1.45 |
|
中号30°斜通型 |
14.19 |
120×170手孔 |
3.26 |
八、开挖管道沟土方体积一览表
|
序号
体积(m3)
沟深(m)
项目 |
开挖100m长管道沟土方量 |
|
一立型(底宽0.65m) |
一平、二平、三平、四平(底宽0.76m) |
二立、四立(底宽0.915m) |
| i=0.33 |
i=0.25 |
i=0.33 |
i=0.25 |
i=0.33 |
i=0.25 |
|
1 |
1.10 |
111.4 |
101.8 |
123.5 |
113.9 |
140.6 |
130.9 |
|
2 |
1.15 |
118.4 |
107.8 |
131.0 |
120.5 |
148.9 |
138.3 |
|
3 |
1.20 |
125.5 |
114.0 |
138.7 |
127.2 |
157.3 |
145.8 |
|
4 |
1.25 |
132.8 |
120.3 |
146.6 |
134.1 |
165.9 |
153.4 |
|
5 |
1.30 |
140.3 |
126.8 |
154.6 |
141.1 |
174.7 |
161.2 |
|
6 |
1.35 |
147.9 |
133.3 |
162.7 |
148.2 |
183.7 |
169.1 |
|
7 |
1.40 |
155.7 |
140.0 |
171.1 |
155.4 |
192.8 |
177.1 |
|
8 |
1.45 |
163.6 |
146.0 |
179.6 |
162.8 |
202.1 |
185.2 |
|
9 |
1.50 |
171.8 |
153.8 |
188.3 |
170.3 |
211.5 |
193.5 |
|
10 |
1.55 |
180.0 |
160.8 |
197.1 |
177.1 |
221.1 |
201.9 |
|
11 |
1.60 |
188.5 |
168.0 |
206.1 |
185.6 |
230.9 |
210.4 |
|
12 |
1.65 |
197.1 |
175.3 |
215.2 |
193.5 |
240.8 |
219.0 |
|
13 |
1.70 |
205.9 |
182.8 |
224.6 |
201.5 |
250.9 |
227.8 |
|
14 |
1.75 |
214.8 |
190.3 |
234.1 |
209.6 |
261.2 |
236.7 |
|
15 |
1.80 |
223.9 |
198.0 |
243.7 |
217.8 |
271.6 |
245.7 |
|
16 |
1.85 |
233.2 |
205.8 |
253.5 |
226.2 |
282.2 |
254.0 |
|
17 |
1.90 |
242.6 |
213.8 |
263.5 |
234.7 |
293.0 |
264.1 |
|
18 |
1.95 |
252.2 |
221.8 |
273.7 |
243.3 |
303.9 |
273.5 |
|
19 |
2.00 |
262.0 |
230.0 |
284.0 |
252.0 |
315.0 |
283.3 |
|
20 |
2.05 |
271.9 |
238.3 |
294.5 |
260.9 |
326.3 |
292.6 |
|
21 |
2.10 |
282.0 |
246.8 |
305.1 |
269.9 |
337.7 |
302.4 |
|
22 |
2.15 |
292.3 |
255.3 |
315.9 |
279.0 |
349.3 |
312.3 |
|
23 |
2.20 |
302.7 |
264.0 |
326.9 |
288.2 |
361.0 |
322.3 |
|
24 |
2.25 |
313.3 |
272.8 |
338,1 |
297.6 |
372.9 |
332.4 |
|
25 |
2.30 |
324.1 |
281.8 |
349.4 |
307.1 |
385.0 |
342.7 |
|
26 |
2.35 |
335.0 |
290.8 |
360.8 |
316.7 |
397.3 |
353.1 |
|
27 |
2.40 |
346.1 |
300.0 |
372.5 |
326.4 |
409.7 |
363.6 |
|
28 |
2.45 |
357.3 |
309.3 |
384.3 |
336.3 |
422.3 |
374.2 |
|
29 |
2.50 |
368.8 |
318.8 |
396.3 |
346.3 |
435.0 |
385.0 |
续前表
|
序号
体积(m3)
沟深(m)
项目 |
开挖100m长管道沟土方量 |
|
一立型(底宽0.65m) |
一平、二平、三平、四平(底宽0.76m) |
二立、四立(底宽0.915m) |
| i=0.33 |
i=0.25 |
i=0.33 |
i=0.25 |
i=0.33 |
i=0.25 |
|
1 |
1.10 |
202.7 |
193.1 |
197.8 |
188.1 |
231.9 |
222.2 |
|
2 |
1.15 |
213.8 |
203.3 |
208.7 |
198.1 |
244.3 |
233.7 |
|
3 |
1.20 |
225.1 |
213.6 |
219.7 |
208.2 |
256.9 |
245.4 |
|
4 |
1.25 |
236.6 |
224.1 |
230.9 |
218.4 |
269.7 |
257.2 |
|
5 |
1.30 |
248.2 |
234.7 |
242.3 |
228.8 |
282.6 |
269.1 |
|
6 |
1.35 |
259.9 |
245.4 |
253.9 |
239.3 |
295.7 |
281.1 |
|
7 |
1.40 |
271.9 |
256.2 |
265.6 |
249.9 |
309.0 |
293.3 |
|
8 |
1.45 |
284.0 |
267.2 |
277.5 |
260.6 |
322.4 |
305.6 |
|
9 |
1.50 |
296.3 |
278.3 |
289.5 |
271.5 |
336.0 |
318.0 |
|
10 |
1.55 |
308.7 |
289.5 |
301.7 |
282.5 |
349.8 |
330.5 |
|
11 |
1.60 |
321.3 |
300.8 |
314.1 |
293.6 |
363.7 |
343.2 |
|
12 |
1.65 |
334.0 |
312.3 |
326.6 |
304.8 |
377.8 |
356.0 |
|
13 |
1.70 |
347.0 |
323.9 |
339.3 |
316.2 |
392.0 |
368.9 |
|
14 |
1.75 |
360.1 |
335.6 |
352.2 |
327.7 |
406.4 |
381.9 |
|
15 |
1.80 |
373.3 |
347.4 |
365.2 |
339.3 |
421.0 |
395.1 |
|
16 |
1.85 |
386.7 |
359.4 |
378.4 |
351.0 |
435.8 |
408.4 |
|
17 |
1.90 |
400.3 |
371.5 |
391.8 |
362.9 |
450.7 |
421.8 |
|
18 |
1.95 |
414.1 |
383.7 |
405.3 |
374.9 |
465.8 |
435.3 |
|
19 |
2.00 |
428.0 |
396.0 |
419.0 |
387.0 |
481.0 |
449.0 |
|
20 |
2.05 |
442.1 |
408.5 |
432.9 |
399.2 |
496.4 |
462.8 |
|
21 |
2.10 |
456.3 |
421.1 |
446.9 |
411.6 |
512.0 |
476.7 |
|
22 |
2.15 |
470.7 |
433.8 |
461.1 |
424.1 |
527.0 |
490.7 |
|
23 |
2.20 |
485.3 |
446.6 |
475.4 |
436.7 |
543.6 |
504.9 |
|
24 |
2.25 |
500.1 |
459.6 |
489.9 |
449.4 |
559.7 |
519.2 |
|
25 |
2.30 |
515.0 |
472.7 |
504.6 |
462.3 |
575.9 |
533.6 |
|
26 |
2.35 |
530.0 |
485.9 |
519.5 |
475.3 |
592.3 |
548.1 |
|
27 |
2.40 |
545.3 |
499.2 |
534.5 |
488.4 |
608.9 |
562.8 |
|
28 |
2.45 |
560.7 |
512.7 |
549.7 |
501.6 |
625.6 |
577.6 |
|
29 |
2.50 |
576.3 |
526.3 |
565.0 |
515.0 |
642.5 |
592.5 |
注：1．本土方表中的土方系道路面结构层土方；
2．土方计算公式：V=(Hi+B)×H×100；
3．放坡系数：普通土取0.33，砂砾土取0.25；
4．放坡起点：普通土1米以上放坡，硬土1.5米以上放坡；砂砾土2米以上放坡；5．本表未考虑用挡土板增加的宽度。
九、开挖100m长管道沟上口路面面积表
|
序号 面积(m2)
沟深(m)
项目 |
开挖100m长管道沟上口路面面积 |
|
一立型(底宽0.65m) |
一平、二平、三平、四平(底宽0.76m) |
二立、四立(底宽0.915m) |
三立、六立、八立(底宽1.48m) |
四平、六平、八平、十平(底宽1.435m) |
九立、十二立(底宽1.745m) |
|
i=0.33 |
i=0.33 |
i=0.33 |
i=0.33 |
i=0.33 |
i=0.33 |
|
1 |
1.10 |
138.0 |
148.6 |
164.1 |
220.6 |
216.1 |
247.1 |
|
2 |
1.15 |
140.9 |
151.9 |
167.4 |
223.9 |
219.4 |
250.4 |
|
3 |
1.20 |
144.2 |
155.2 |
170.7 |
227.2 |
222.7 |
253.7 |
|
4 |
1.25 |
147.5 |
158.5 |
1740 |
230.5 |
226.0 |
257.0 |
|
5 |
1.30 |
150.8 |
161.8 |
177.3 |
233.8 |
229.3 |
260.3 |
|
6 |
1.35 |
154.1 |
165.1 |
180.6 |
237.1 |
232.6 |
263.6 |
|
7 |
1.40 |
157.4 |
168.4 |
184.8 |
240.4 |
235.9 |
266.9 |
|
8 |
1.45 |
160.7 |
171.7 |
187.2 |
243.7 |
239.2 |
270.2 |
|
9 |
1.50 |
164.0 |
175.0 |
190.5 |
247.0 |
242.5 |
273.5 |
|
10 |
1.55 |
167.3 |
178.3 |
193.8 |
250.3 |
245.8 |
276.8 |
|
11 |
1.60 |
170.6 |
181.6 |
197.1 |
253.6 |
249.1 |
280.1 |
|
12 |
1.65 |
173.9 |
184.9 |
200.4 |
256.9 |
252.4 |
283.4 |
|
13 |
1.70 |
177.2 |
188.2 |
203.7 |
260.2 |
255.7 |
286.7 |
|
14 |
1.75 |
180.5 |
191.5 |
207.0 |
263.5 |
259.0 |
290.0 |
十、开挖定型人孔土方及坑上口路面面积表
|
人孔型式 |
人孔挖土方(m3) |
掘路面积(m2) |
人孔型式 |
人孔挖土方(m3) |
掘路面积(m2) |
|
小号直通型 |
51.4 |
26.38 |
中号30°斜通型 |
65.3 |
32.2 |
|
小号三通型 |
64.9 |
32.0 |
中号45°斜通型 |
71.7 |
34.7 |
|
小号四通型 |
67.4 |
33.0 |
中号60°斜通型 |
80.1 |
38.1 |
|
小号15°斜通型 |
53.4 |
27.2 |
中号75°斜通型 |
78.0 |
37.3 |
|
小号30°斜通型 |
57.6 |
29.0 |
大号直通型 |
74.6 |
35.9 |
|
小号45°斜通型 |
61.4 |
30.5 |
大号三通型 |
92.6 |
43.3 |
|
小号60°斜通型 |
62.2 |
30.9 |
大号四通型 |
95.9 |
44.6 |
|
小号75°斜通型 |
61.2 |
30.5 |
大号15°斜通型 |
78.5 |
37.6 |
|
中号直通型 |
57.3 |
28.8 |
大号30°斜通型 |
90.9 |
42.5 |
|
中号三通型 |
80.5 |
38.4 |
大号45°斜通型 |
95.6 |
44.3 |
|
中号四通型 |
83.4 |
39.5 |
大号60°斜通型 |
93.7 |
43.6 |
注：人孔坑开挖深度按3米考虑，放坡系数i=0.33。
十一、水泥管通信管道包封用混凝土体积一览表
单位：100m
|
序号 |
管道组合 |
包封厚度(m) |
基础宽度(m) |
基础厚度(m) |
顶包宽度(m) |
侧包高度(m) |
混凝土用量(m3) |
|
1 |
四孔型 |
0.08 |
0.35 |
0.08 |
0.41 |
0.265 |
8.00 |
|
2 |
一立型 |
0.08 |
0.35 |
0.08 |
0.41 |
0.375 |
9.76 |
|
3 |
一平型 |
0.08 |
0.46 |
0.08 |
0.52 |
0.265 |
8.88 |
|
4 |
二立型 |
0.08 |
0.615 |
0.08 |
0.675 |
0.375 |
11.88 |
|
5 |
二平型 |
0.08 |
0.46 |
0.08 |
0.52 |
0.530 |
13.12 |
|
6 |
三立型 |
0.08 |
0.88 |
0.08 |
0.94 |
0.375 |
14.00 |
|
7 |
三平型 |
0.08 |
0.46 |
0.10 |
0.52 |
0.795 |
17.48 |
|
8 |
四立A型 |
0.08 |
0.615 |
0.10 |
0.675 |
0.750 |
18.00 |
|
9 |
四平A型 |
0.08 |
0.835 |
0.08 |
0.895 |
0.530 |
16.12 |
|
10 |
四立B型 |
0.08 |
0.615 |
0.08 |
0.675 |
0.640 |
16.12 |
|
11 |
四平B型 |
0.08 |
0.725 |
0.08 |
0.785 |
0.530 |
15.24 |
|
12 |
六立型 |
0.08 |
0.615 |
0.10 |
0.675 |
1.125 |
24.00 |
|
13 |
六平型 |
0.08 |
0.835 |
0.10 |
0.895 |
0.795 |
20.48 |
|
14 |
八立型 |
0.08 |
1.145 |
0.10 |
1.205 |
0.750 |
22.24 |
|
15 |
八平型 |
0.08 |
0.835 |
0.10 |
0.895 |
1.060 |
24.72 |
|
16 |
九立型 |
0.08 |
0.88 |
0.10 |
0.94 |
1.125 |
26.12 |
|
17 |
十平型 |
0.08 |
0.835 |
0.10 |
0.895 |
1.325 |
28.96 |
|
18 |
十二立型 |
0.08 |
1.145 |
0.10 |
1.205 |
1.125 |
28.24 |
