附 录



一、主要材料损耗率及参考容重表
序号 材料名称 损耗率 参考密度(kg/m3) 序号 材料名称 损耗率 参考密度(kg/m3)
1 铁线 1.50%   20 塑料接头保护管 1.00% 　
2 钢绞线 1.50%   21 水泥（袋装） 1.10% 　
3 铜包钢线 0.50%   22 水泥（散装） 5.00% 　
4 铜线 0.50%   23 水泥电杆及水泥制品 0.30% 　
5 铝线 2.50%   24 水泥盖板 2.00% 2200
6 铅套管 1.00%   25 标石 2.00% 2200
7 钢材 2.00% 7800 26 毛石 16.00% 2000~2500
8 钢筋 2.00%   27 碎石 4.00% 1650
9 顶管用钢管 3.00%   28 粗砂 5.00% 1500
10 各种铁件 1.00%   29 白灰 3.00% 800~1000
11 各种穿钉 1.00%   30 木材 5.00% 　
12 埋式光（电）缆 0.50%   31 机制砖 2.00% 1700
13 管道光（电）缆 1.50%   32 水泥砂浆 3.00% 1600
14 架空光（电）缆 0.70%   33 混凝土 2.00% 1900~2500
15 局内配线光（电）缆 2.00%   34 水银告警器 15.00% 　
16 电缆挂钩 3.00%   35 木杆、横木、木担、桩木 0.20% 　
17 绝缘导线 1.50%   36 　 　 　
18 局内成端电缆（单裁） 600mm/条   37 　 　 　
19 局内成端电缆（双裁） 500mm/条   38 　 　 　

二、水泥管管道每100米管群体积参考表

单位：m3
管群组合 管群体积 管群组合 管群体积
4孔 9.43 四平(A)型 45.64
一立型 12.18 四平(B)型 38.93
一平型 13.22 六立型 67.3
二立型 24.33 六平型 66.78
二平型 22.76 八平型 87.93
三立型 36.29 八立型 89.83
三平型 33.22 九立型 98.3
四立(A)型 44.78 十平型 104.64
四立(B)型 37.88 十二立型 129.01

注：水泥管管道管群组合见本册定额附录三。

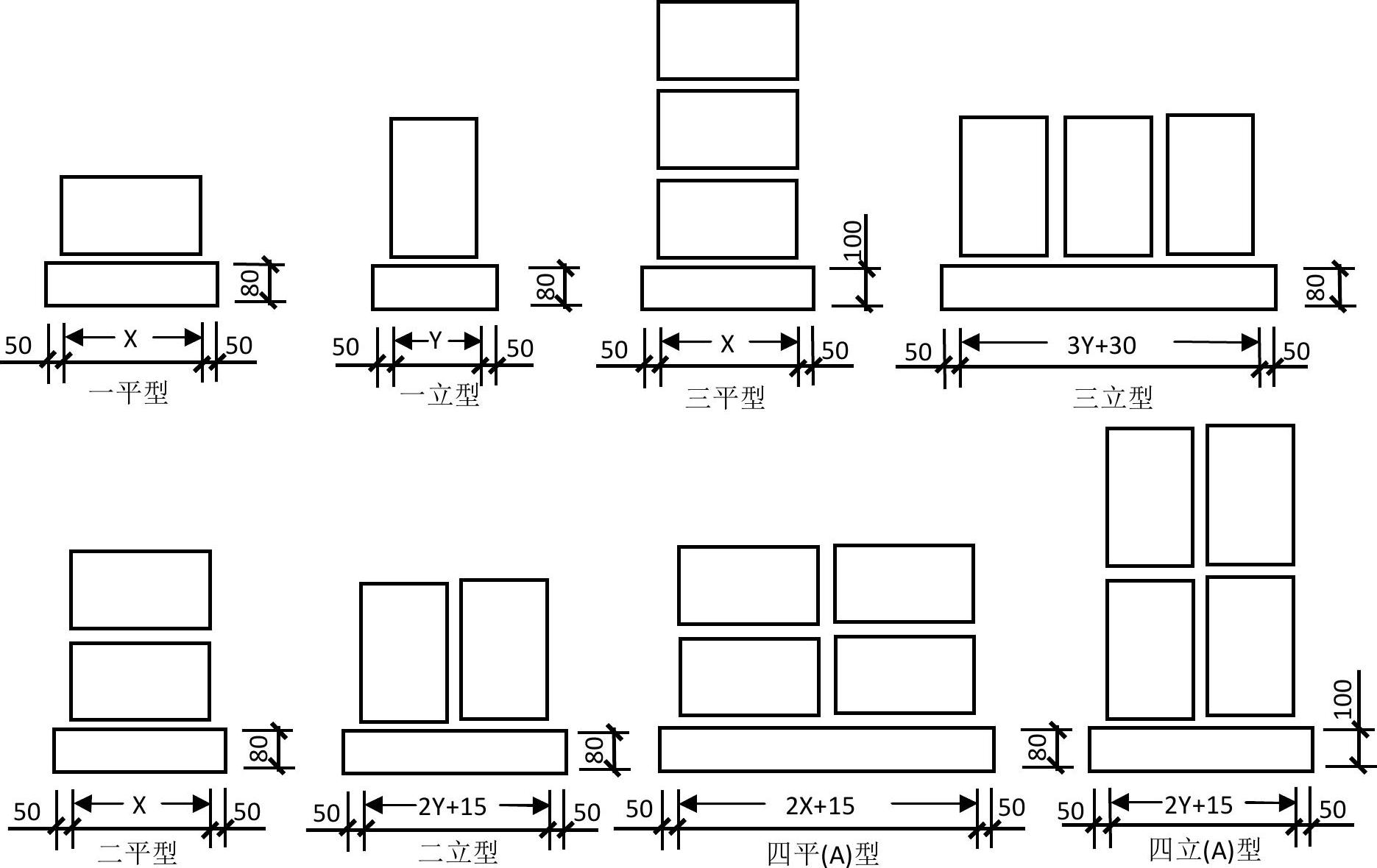

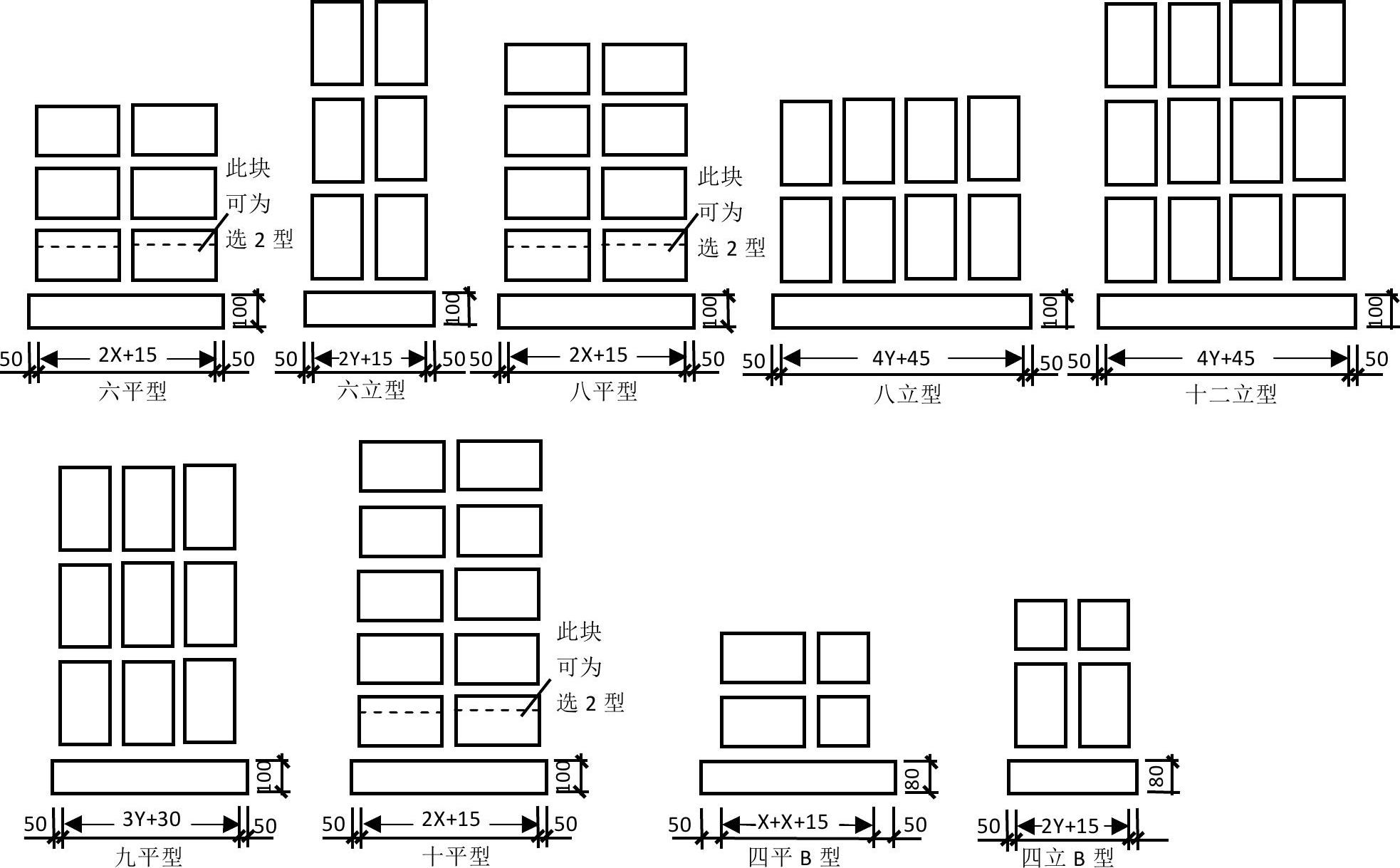

三、通信管道水泥管块组合图

注：1．六孔水泥管块尺寸为：长×宽×高=600mm×360mm×250mm。

四孔水泥管块尺寸为：长×宽×高=600mm×250mm×250mm。

2．X=360mm．Y=250mm。

四、100m长管道基础混凝土体积一览表

序号 基础型号 体积(m3) 备注
厚度(m) 宽度(m)
1 一立型 2.8 0.08 0.35
2 一平型 3.68 0.08 0.46
3 二立型 4.92 0.08 0.615
4 四平(B)型 5.8 0.08 0.725
5 四平(A)型 6.68 0.08 0.835
6 三立型 7.04 0.08 0.88
7 八立型 9.16 0.08 1.145

五、定型人孔体积参考表
人孔程式 体积(m3) 人孔程式 体积(m3)
小号直通型 10.33 中号45度斜通型 15.48
小号三通型 16.31 中号60度斜通型 19.16
小号四通型 17.17 中号75度斜通型 18.92
小号15度斜通型 10.96 大号直通型 22.09
小号30度斜通型 11.21 大号三通型 34.74
小号45度斜通型 12 大号四通型 38.08
小号60度斜通型 12.59 大号15度斜通型 22.16
小号75度斜通型 13.18 大号30度斜通型 23.78
中号直通型 11.59 大号45度斜通型 24.86
中号三通型 22.21 大号60度斜通型 25.94
中号四通型 23.27 大号75度斜通型 27.03
中号15度斜通型 13.55 90×120手孔 1.45
中号30度斜通型 14.19 120×170手孔 3.26

六、开挖土（石）方工程量计算（参考公式）

1．不放坡挖沟，开挖路面面积：

①开挖管道沟面积：A=BL

②开掘人孔坑面积：A=ab

2．放坡挖沟，开挖路面面积：

①开挖管道沟面积：A=(2Hi+B)L

②开挖人孔坑面积：A=(2Hi+a)(2Hi+b)

3．开挖沟土（石）方体积：

①不放坡挖沟体积：V1=BHL

②放坡挖沟体积：V1=(Hi+B)HL

4．开挖人孔坑土（石）方体积：

①不放坡挖人孔坑体积：V2=abH

5．符号说明：

A=路面面积(m2)；

B=沟底宽度(m)；

L=沟长度(m)；

H=沟（坑）深度(m)；

i=放坡系数；

a=人孔坑底短边长度(m)；

b=人孔坑底长边长度(m)；

V1=沟体积(m3)；

V2=人孔坑体积(m3)。

七、开挖管道沟土方体积一览表

体积(m3)／100m
序号 项目 开挖100m长管道沟土方量
深沟 一立型 一平、二平、三平、四平型 二立、四立型
（底宽0.65m） （底宽0.76m） （底宽0.915m）
体积 i=0.33 i=0.25 i=0.33 i=0.25 i=0.33 i=0.25
1 1.1 111.4 101.8 123.5 113.9 140.6 130.9
2 1.15 118.4 107.8 131 120.5 148.9 138.3
3 1.2 125.5 114 138.7 127.2 157.3 145.8
4 1.25 132.8 120.3 146.6 134.1 165.9 153.4
5 1.3 140.3 126.8 154.6 141.1 174.7 161.2
6 1.35 147.9 133.3 162.7 148.2 183.7 169.1
7 1.4 155.7 140 171.1 155.4 192.8 177.1
8 1.45 163.6 146 179.6 162.8 202.1 185.2
9 1.5 171.8 153.8 188.3 170.3 211.5 193.5
10 1.55 180 160.8 197.1 177.1 221.1 201.9
11 1.6 188.5 168 206.1 185.6 230.9 210.4
12 1.65 197.1 175.3 215.2 193.5 240.8 219
13 1.7 205.9 182.8 224.6 201.5 250.9 227.8
14 1.75 214.8 190.3 234.1 209.6 261.2 236.7
15 1.8 223.9 198 243.7 217.8 271.6 245.7
16 1.85 233.2 205.8 253.5 226.2 282.2 254
17 1.9 242.6 213.8 263.5 234.7 293 264.1
18 1.95 252.2 221.8 273.7 243.3 303.9 273.5
19 2 262 230 284 252 315 283.3
20 2.05 271.9 238.3 294.5 260.9 326.3 292.6
21 2.1 282 246.8 305.1 269.9 337.7 302.4
22 2.15 292.3 255.3 315.9 279 349.3 312.3
23 2.2 302.7 264 326.9 288.2 361 322.3
24 2.25 313.3 272.8 338.1 297.6 372.9 332.4
25 2.3 324.1 281.8 349.4 307.1 385 342.7
26 2.35 335 290.8 360.8 316.7 397.3 353.1
27 2.4 346.1 300 372.5 326.4 409.7 363.6
28 2.45 357.3 309,3 384,3 336.3 422.3 374.2
29 2.5 368.8 318.8 396.3 346.3 435 385

续表体积(m3)／100m
序号 项目 开挖l00m长管道沟土方量
深沟 三立、六立、八立型 四平、六平、八平、十平型 九立、十二立型
（底宽1.48m） （底宽1.435m） （底宽1．745m）
体积 i=0.33 i=0.25 i=0.33 i=0.25 i=0.33 i=0.25
1 1.1 202.7 193.1 197.8 188.1 231.9 222.2
2 1.15 213.8 203.3 208.7 198.1 244.3 233.7
3 1.2 225.1 213.6 219.7 208.2 256.9 245.4
4 1.25 236.6 224.1 230.9 218.4 269.7 257.2
5 1.3 248.2 234.7 242.3 228.8 282.6 269.1
6 1.35 259.9 245.4 253.9 239.3 295.7 281.1
7 1.4 271.9 256.2 265.6 249.9 309 293.3
8 1.45 284 267.2 277.5 260.6 322.4 305.6
9 1.5 296.3 278.3 289.5 271.5 336 318
10 1.55 308.7 289.5 301.7 282.5 349.8 330.5
11 1.6 321.3 300.8 314.1 293.6 363.7 343.2
12 1.65 334 312.3 326.6 304.8 377.8 356
13 1.7 347 323.9 339.3 316.2 392 368.9
14 1.75 360.1 335.6 352.2 327.7 406.4 381.9
15 1.8 373.3 347.4 365.2 339.3 421 395.1
16 1.85 386.7 359.4 378.4 351 435.8 408.4
17 1.9 400.3 371.5 391.8 362.9 450.7 421.8
18 1.95 414.1 383.7 405.3 374.9 465.8 435.3
19 2 428 396 419 387 481 449
20 2.05 442.1 408.5 432.9 399.2 496.4 462.8
21 2.1 456.3 421.1 446.9 411.6 512 476.7
22 2.15 470.7 433.8 461.1 424.1 527 490.7
23 2.2 485.3 446.6 475.4 436.7 543.6 504.9
24 2.25 500.1 459.6 489.9 449.4 559.7 519.2
25 2.3 515 472.7 504.6 462.3 575.9 533.6
26 2.35 530 485.9 519.5 475.3 592.3 548.1
27 2.4 545.3 499.2 534.5 488.4 608.9 562.8
28 2.45 560.7 512.7 549.7 501.6 625.6 577.6
29 2.5 576.3 526.3 565 515 642.5 592.5

注：1．本土方表中的土方系道路面结构层土方。

2．土方计算公式：V=(Hi+B)H×l00。

3．放坡系数：普通土取0.33，砂砾土取0.25。

4．放坡起点：普通土1m以上放坡，硬土1.5m以上放坡；砂砾土2m以上放坡。

5．本表未考虑用挡土板增加的宽度。

八、开挖100m长管道沟上口路面面积表

面积(m2)／100m
序号 项目 开挖100m长管道沟上口路面面积
面积（m2） 一立型 一平、二平、三平、四平型 二立、四立型 三立、六立、八立型 四平、六平、八平、十平型 九立、十二立型
（底宽0.65m） （底宽0.76m） （底宽0.915m） （底宽1.48m） （底宽1.435m） （底宽1.745m）
深沟 i=0.33 i=0.33 i=0.33 i=0.33 i=0.33 i=0.33
1 1.1 138 148.6 164.1 220.6 216.1 247.1
2 1.15 140.9 151.9 167.4 223.9 219.4 250.4
3 1.2 144.2 155.2 170.7 227.2 222.7 253.7
4 1.25 147.5 158.5 174 230.5 226 257
5 1.3 150.8 161.8 177.3 233.8 229.3 260.3
6 1.35 154.1 165.1 180.6 237.1 232.6 263.6
7 1.4 157.4 168.4 184.8 240.4 235.9 266.9
8 1.45 160.7 171.7 187.2 243.7 239.2 270.2
9 1.5 164 175 190.5 247 242.5 273.5
10 1.55 167.3 178.3 193.8 250.3 245.8 276.8
11 1.6 170.6 181.6 197.1 253.6 249.1 280.1
12 1.65 173.9 184.9 200.4 256.9 252.4 283.4
13 1.7 177.2 188.2 203.7 260.2 255.7 286.7
14 1.75 180.5 191.5 207 263.5 259 290

九、开挖定型人孔土方及坑上口路面面积表
人孔型式 人孔挖土方(m3) 掘路面积(m2) 人孔型式 人孔挖土方(m3) 掘路面积(m2)
小号直通型 51.4 26.38 中号30度斜通型 65.3 32.2
小号三通型 64.9 32 中号45度斜通型 71.7 34.7
小号四通型 67.4 33 中号60度斜通型 80.1 38.1
小号15度斜通型 53.4 27.2 中号75度斜通型 78 37.3
小号30度斜通型 57.6 29 大号直通型 74.6 35.9
小号45度斜通型 61.4 30.5 大号三通型 92.6 43.3
小号60度斜通型 62.2 30.9 大号四通型 95.9 44.6
小号75度斜通型 61.2 30.5 大号15度斜通型 78.5 37.6
中号直通型 57.3 28.8 大号30度斜通型 90.9 42.5
中号三通型 80.5 38.4 大号45度斜通型 95.6 44.3
中号四通型 83.4 39.5 大号60度斜通型 93.7 43.6
中号15度斜通型 61 30.4 大号75度斜通型 92.9 43.3

注：人孔坑开挖深度按3m考虑，放坡系数i=0.33。

十、水泥管通信管道包封用混凝土体积一览表

单位：100m
序号 管道组合 包封 基础 基础 顶包 侧包 混凝土
厚度(m) 宽度(m) 厚度(m) 宽度(m) 高度(m) 用量(m3)
l 四孔型 0.08 0.35 0.08 0.41 0.265 8.00
2 一立型 0.08 0.35 0.08 0.41 0.375 9.76
3 一平型 0.08 0.46 0.08 0.52 0.265 8.88
4 二立型 0.08 0.615 0.08 0.675 0.375 11.88
5 二平型 0.08 0.46 0.08 0.52 0.53 13.12
6 三立型 0.08 0.88 0.08 0.94 0.375 14.00
7 三平型 0.08 0.46 0.10 0.52 0.795 17.48
8 四立A型 0.08 0.615 0.10 0.675 0.75 18
9 四平A型 0.08 0.835 0.08 0.895 0.53 16.12
10 四立B型 0.08 0.615 0.08 0.675 0.64 16.12
11 四平B型 0.08 0.725 0.08 0.785 0.53 15.24
12 六立型 0.08 0.615 0.10 0.675 1.125 24.00
13 六平型 0.08 0.835 0.10 0.895 0.795 20.48
14 八立型 0.08 1.145 0.10 1.205 0.75 22.24
15 八平型 0.08 0.835 0.10 0.895 1.06 24.72
16 九立型 0.08 0.88 0.10 0.94 1.125 26.12
17 十平型 0.08 0.835 0.10 0.895 1.325 28.96
18 十二立型 0.08 1.145 0.10 1.205 1.125 28.24
