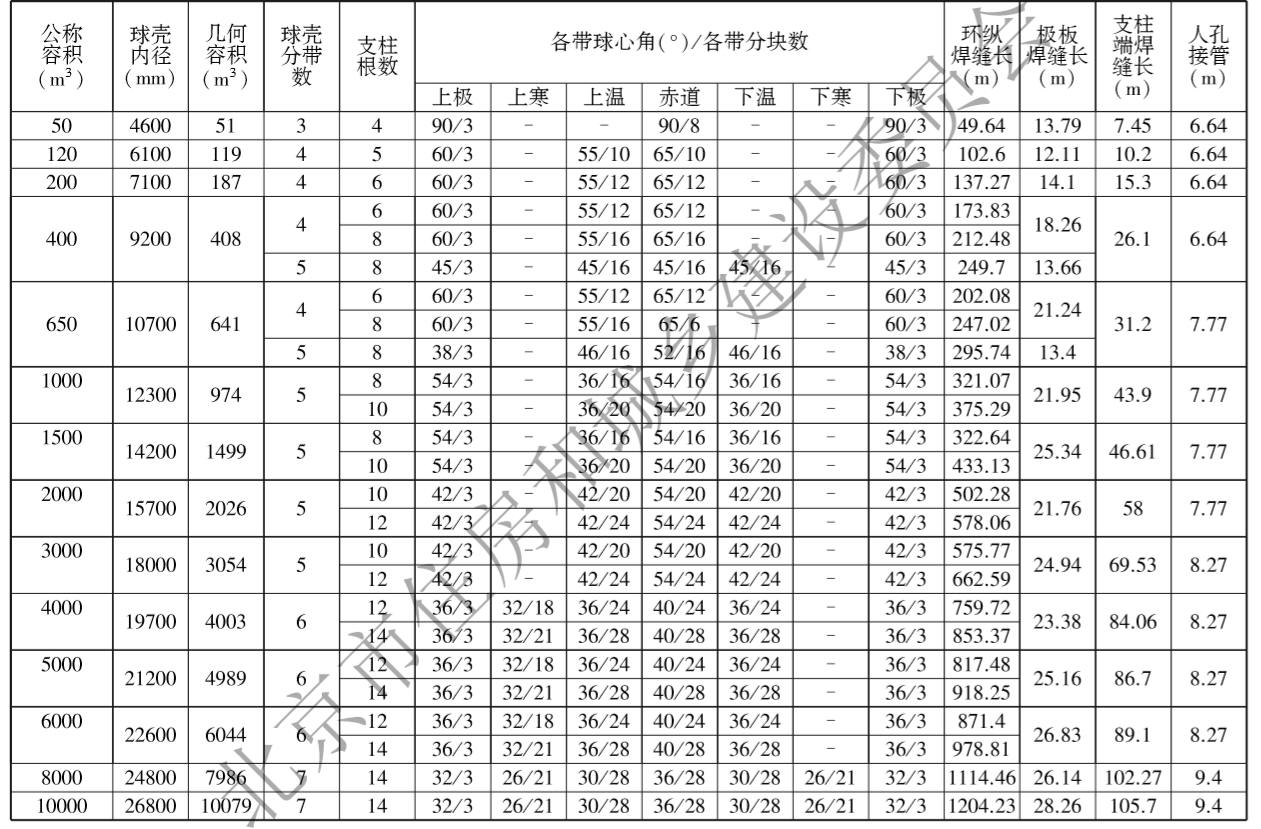

一．球形罐构造参数参考表

二、球形罐重量参考表

单位：t

厚度(m) 容积(m3)	16	20	24	28	32	36	40	44	48	52	56	60
50	9.05	11.17	13.29	15.43
120	17.16	20.89	24.6	28.33	32.07	35.83	39.59
200	22.92	27.94	32.98	38.02	43.08	48.15	53.23	58.32
400	39.41	47.83	56.26	64.7	73.85	82.32	90.81	99.31	107.83
650	54.45	65.82	77.21	88.61	100.03	111.97	123.43	134.9	146.39	157.89
1000	75.3	90.31	105.45	120.4	138.78	153.87	168.97	184.1	200.38	215.55	230.74	245.94
1500	99.81	119.81	139.82	159.86	183.23	203.31	223.41	243.54	264.82	284.99	305.18	325.4
2000	122.5	146.93	171.38	195.85	223.32	247.84	272.39	296.97	322.7	347.33

三、球形罐支柱规格参考表

容积(m3)	50	120	200	400	650		1000			1500			2000
板厚(mm)	16～28	16～40	16～44	16～28	16～32	36～52	16～28	32～44	48～60	16～28	32～44	48～60	16～28	32～44	48～60
规格	φ159x6	φ159×6	φ219×8	φ325×8	φ377×10	φ377×12	φ426×9	φ426×12	φ426×14	φ450×8	φ450×10	φ450×12	φ450×14	φ450×16	φ450×18
数量	4	5	6	8	8	8	10	10	10	10	10	10	12	12	12

四、中心柱规格参考表

序号	容积(m3)	板厚(mm)	赤道板重(kg)	赤道板板幅(mm)	中心柱规格(mm)
1	120	10	543	1116×4313	φ219×8
2	200	30	1200	1838×2717	φ219×10
3	400	32	1609	1658×3521	φ273×8
3	400	38	1913	1658×3520	φ273×10
4	650	32	2401	2088×4522	φ325×8
4	650	40	3006	2088×4522	φ325×10
5	1000	20	1700	1924×5584	φ325×8
5	1000	40	3753	1924×5584	φ325×10
6	2000	24	2768	2049×7128	φ426×8

五、球罐胎具用料取定参考表单位：kg

数量\容积(m3)	单位	单重	50		120		200		400		650		1000		1500		2000
材料	单位	单重	数量	重量	数量	重量	数量	重量	数量	重量	数量	重量	数量	重量	数量	重量	数量	重量
目型夹具	套	16.82	120	2018	240	4037	294	4945	508	8548	645	10844	812	13658	1027	17274	1241	20875
角铁楔子	套	3.33	90	300	190	633	315	1049	420	1399	473	1575	672	2238	756	2517	840	2797
挂钩和三角架	套	5.79	12	69	12	69	27	156	32	185	44	255	64	371	70	405	75	434
吊装鼻子	套	6.28	25	157	76	477	90	565	150	942	150	942	200	1256	260	1633	260	1633
预加热管	套	11.95					16	191	16	191	16	191	16	191	50	598	50	598
预加热外管	米						75	136	130	315	130	315	150	363	150	363	150	363
作业梯子	套	26.44	12	317	12	317	16	423	16	423	16	423	48	1269	48	1269	50	1322
伞形架	套		1	2085	1	2684	1	2863	1	11422	1	11422	1	17965	1	17965	1	22678
中心柱规格			φ219×6		φ219×8		φ219×10		φ273×10		φ325×10		φ325×10		φ377×10		φ426×10
型钢小计	kg		2928		4180		5383		10190		15123		18943		24750		29825
组装夹具摊销	kg		605		1211		1484		2564		3253		4097		5182		6263
型钢摊销	kg		988		1588		2010		3716		5196		6562		8568		10091
